Quadri di parallelo
Quadri di parallelo
Il Quadro di Parallelo Cleartech consente di parallelizzare, proteggere e sezionare le uscite provenienti da diverse String Box e dirette all’ Inverter.
FLESSIBILITÀ
Il Quadro di Parallelo Cleartech offre una gamma completa di soluzioni per tutte le necessità di collegamento tra String Box ed Inverter, realizzato in accordo a specifiche esigenze del Cliente. Cleartech è in grado di disegnare e sviluppare apparati per far fronte alle diverse conformazioni e topologie di campi fotovoltaici e per soddisfare ogni specifica tecnica concordata con il Cliente.
AFFIDABILITÀ E ROBUSTEZZA
Il Quadro di Parallelo Cleartech è robusto ed altamente affidabile, è realizzato in modo da permetterne l’installazione in ambienti esterni, anche in presenza di condizioni ambientali estreme, ciò grazie all’utilizzo di materiali ad alte prestazioni ed al suo contenitore meccanico realizzato conformemente alla norma
IEC 62208, con caratteristiche di robustezza meccanica IK10 e grado di tenuta IP66 (nella versione con pressa cavi).
CARATTERISTICHE PRINCIPALI
Il Quadro di Parallelo Cleartech può essere customizzato a seconda delle specifiche concordate con il Cliente, per quello che riguarda il numero di String Box collegabili, le correnti massime di esercizio e le caratteristiche meccaniche.
Quadro Parallelo Cleartech®
Il sistema irrinunciabile per ottimizzare il traporto dell’energia prodotta

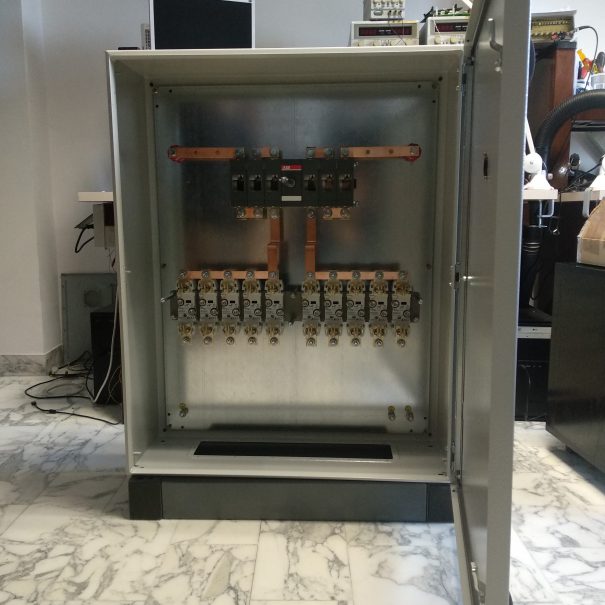

Specifiche Quadro di Parallelo standard
Box metallico a sviluppo verticale ad 1 porta, dimensioni 100x80x30cm) peso 60 Kg
Fissaggio box mediante zoccolo inferiore o con staffe posteriori
Passaggio cavi attraverso vano inferiore aperto (in comunicazione con lo zoccolo) o con pressa cavi IP66
Sezionatore ABB 400A 1000V (1500V a richiesta)
Numero di ingressi 5
Numero di uscite 3
Fusibili di protezione da 80A (altri valori a richiesta) su
entrambe le polarità (5 + 5)
• Cablaggi di ingresso attestati direttamente sui portafusibili di tipo NH1
• Cablaggi di uscita attestati sulle barre di rame di ingresso al sezionatore
• Piena conformità alle norme EN61439-1
